Kaikki mitä sinun tarvitsee tietää itsevoitelevista laakereista (ja miksi ne säästävät aikaa ja rahaa

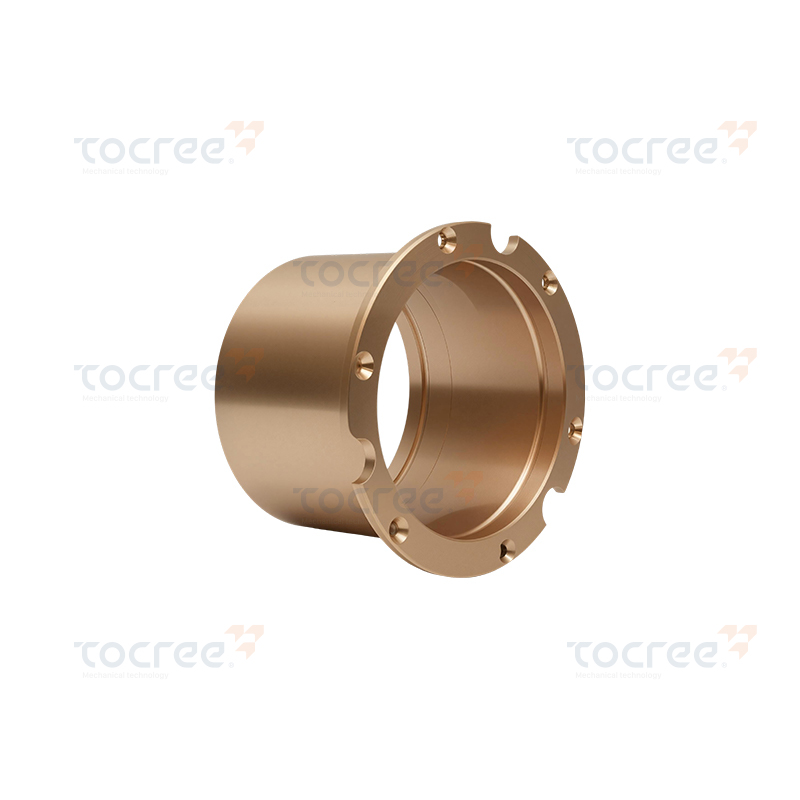

Mikä on itsevoiteleva laakeri ja miten se toimii?

Itsevoiteleva laakeri on laakerityyppi, joka sisältää oman voiteluaineen suoraan laakerimateriaaliin sisäänrakennettuna – ulkoista rasvaa, öljyä tai huoltoaikataulua ei tarvita. Voiteluaine on upotettu kiinteiden hiukkasten, huokoisten rakenteiden tai erityisten polymeeriyhdisteiden muodossa, jotka vapauttavat ohuen voitelukalvon akselin pinnalle käytön aikana. Tämä jatkuva, kontrolloitu vapautus vähentää kitkaa ja kulumista laakerin koko käyttöiän ajan.

Mekanismi toimii insinöörien "siirtokalvo"-tekniikalla. Kun akseli pyörii tai liukuu laakerin pintaa vasten, mikromäärät voiteluainetta - tyypillisesti grafiittia, PTFE:tä (polytetrafluorieteeni) tai molybdeenidisulfidia - siirtyvät liitäntäpinnalle. Tämä luo itsestään täydentyvän suojakerroksen, joka pitää kitkan alhaisena jopa jatkuvassa raskaassa kuormituksessa. Toisin kuin perinteiset öljyvoideltu laakerit, jotka riippuvat nestekalvosta liikkuvien osien erottamiseen, itsevoitelevat mallit riippuvat kiinteän olomuodon kemiasta tehdäkseen saman työn – mutta paljon vähemmän huollolla.

Tämä tekee niistä houkuttelevan ratkaisun sovelluksissa, joissa uudelleenrasvaus on epäkäytännöllistä, joissa öljyjen tai rasvojen aiheuttama saastuminen ei ole hyväksyttävää tai joissa laitteiden on toimittava luotettavasti äärimmäisissä olosuhteissa, kuten korkeissa lämpötiloissa, tyhjiöissä tai kemiallisesti aggressiivisissa ympäristöissä.

Itsevoitelevien laakereiden päätyypit

Kaikkia itsevoitelevia laakereita ei ole rakennettu samalla tavalla. Oikea tyyppi riippuu kuormitusvaatimuksistasi, käyttölämpötilasta, nopeudesta ja ympäristöstä. Tässä on erittely yleisimmin käytetyistä luokista:

Huokoiset metallilaakerit (sintratut).

Ne on valmistettu puristetuista ja sintratuista metallijauheista - yleensä pronssista tai raudasta -, jotka jättävät jälkeensä toisiinsa yhteydessä olevien huokosten verkoston. Huokoset on esikyllästetty öljyllä, joka tihkuu ulos kapillaaritoiminnan kautta, kun laakeri lämpenee käytön aikana, ja vetäytyy sitten takaisin sisään jäähtyessään. Tämä "hengittävä" toiminta tekee sintratuista laakereista erinomaisia ​​kevyisiin ja keskisuuriin sovelluksiin, kuten pieniin moottoreihin, puhaltimiin ja kodinkoneisiin. Ne ovat edullisia, hiljaisia ​​ja kestävät vuosia ilman lisävoitelua.

Kiinteät polymeeri- ja PTFE-laakerit

Polymeeripohjaiset itsevoitelevat laakerit on valmistettu kokonaan teknisistä muoveista – PTFE:stä, nailonista, asetaalista tai PEEK:stä – ja niihin on usein yhdistetty vahvistavia täyteaineita, kuten lasikuitua, hiili- tai pronssijauhetta. Erityisesti PTFE:llä on yksi kiinteiden materiaalien pienimmistä kitkakertoimista, joten nämä laakerit sopivat ihanteellisesti puhtaisiin ympäristöihin, kuten elintarvikejalostukseen, lääkekoneisiin ja lääketieteellisiin laitteisiin. Ne ovat myös täysin korroosionkestäviä ja sähköä johtamattomia.

Komposiittilaakerit (metallitaustainen polymeerivuorauksella)

Itsevoitelevissa komposiittilaakereissa teräs- tai pronssinen taustakuori on yhdistetty ohueen PTFE-pohjaiseen tai vastaavaan polymeerivuoraukseen. Metallitausta tarjoaa korkean rakenteellisen lujuuden ja erinomaisen lämmönpoiston, kun taas polymeeripinta käsittelee voitelun. Tämä hybridirakenne tukee huomattavasti suurempia kuormituksia kuin puhtaat polymeerilaakerit, ja sitä käytetään laajalti autokomponenteissa (ovien saranoissa, jousitusnivelissä), maatalouskoneissa ja rakennuskoneissa.

Grafiittitulpat ja hiililaakerit

Nämä laakerit on tyypillisesti valmistettu pronssista tai valuraudasta ja grafiittisisäosat on kytketty tai valettu suoraan runkoon. Grafiitti on erinomainen kiinteä voiteluaine – se säilyttää ominaisuutensa erittäin korkeissa lämpötiloissa ja ympäristöissä, joissa öljyt hajoavat tai haihtuvat. Hiiligrafiittilaakereita käytetään erityisesti höyryturbiineissa, kuumia nesteitä käsittelevissä pumpuissa ja teollisuusuuneissa, joissa käyttölämpötila voi ylittää 400°C. Ne toimivat hyvin myös märissä ympäristöissä, koska vesi itse asiassa parantaa grafiitin voitelukykyä.

Filamentti- ja kuituvahvistetut laakerit

Raskaassa teollisuudessa ja merenkulussa käytetyt laakerit on valmistettu hartsilla ja PTFE:llä kyllästetystä kudoskerroksesta (usein lasista tai hiilikuidusta). Ne tarjoavat poikkeuksellisen kantavuuden, iskunkestävyyden, ja niitä löytyy yleisesti laivan peräsimen laakereista, siltojen laajennusliitoksista ja hydraulisylintereistä. Niiden kyky sietää reunakuormitusta ja akselivirheitä tekee niistä myös suosittuja maastoajoneuvoissa ja kaivoslaitteissa.

Kuinka itsevoitelevia laakereita verrataan perinteisiin laakereihin

Valinta itsevoitelevien ja tavanomaisesti voideltujen laakerien välillä edellyttää kompromisseja useissa suoritus- ja kustannusmitoissa. Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista:

Missä itsevoitelevia laakereita käytetään?

Öljyttömien ja huoltovapaiden laakereiden vetovoima kattaa useat eri toimialat. Tässä on joitain yleisimmistä reaalimaailman sovelluksista, joissa nämä laakerit loistavat:

• Autoteollisuus: Ovien saranat, poljinkokoonpanot, istuinmekanismit, jousitusholkit ja ohjausvivut hyötyvät kaikki itsevoitelevista liukulaakereista. Näiden osien odotetaan kestävän ajoneuvon käyttöiän ilman uudelleenrasvaamista – juuri sitä, mitä komposiitti- ja polymeerilaakerit tarjoavat.
• Ruoan ja juoman valmistus: Elintarviketehtaiden kuljettimet, sekoittimet, täyttökoneet ja pakkauslinjat eivät kestä öljyn tai rasvan saastumista. FDA-yhteensopivat PTFE-vuoratut tai polymeerilaakerit ovat tässä vakioratkaisu, joka takaa sujuvan toiminnan ilman tuotteen kontaminaatioriskiä.
• Ilmailu ja puolustus: Satelliitit, lentokoneiden toimilaitteet, laskutelineet ja ohjauspinnat ovat alttiina tyhjiöolosuhteille ja äärimmäisille lämpötilavaihteluille, joissa nestemäiset voiteluaineet ovat epäkäytännöllisiä tai yksinkertaisesti haihtuvat. Grafiittipohjaisia ​​ja kuivakalvoisia kiinteitä voiteluainelaakereita käytetään laajasti näissä sovelluksissa.
• Rakentaminen ja raskaat kalusto: Kaivinkoneet, puskutraktorit ja nosturit toimivat pölyisissä, mutaisissa ja voimakkaiden iskujen ympäristöissä. Raskaat komposiittilaakerit ja pronssigrafiittiholkit kestävät nämä olosuhteet paljon paremmin kuin tiivistetyt vierintälaakerit, jotka voivat olla saastuneita tai ylikuormitettuja.
• Merisovellukset: Peräsimen laakerit, potkurin akselin holkit ja vedenalaiset kannen laitteistot hyötyvät vesivoideltuista tai hiiligrafiitista itsevoitelevista laakereista, jotka kestävät korroosiota ja toimivat tehokkaasti myös veden alla.
• Pumput ja venttiilit: Kemiantehtaissa, jalostamoissa ja sähköntuotannossa pumput käsittelevät usein kuumia, aggressiivisia tai hankaavia nesteitä. Grafiittitulpat pronssi- tai hiililaakerit kestävät näitä nesteitä ilman erillistä voitelujärjestelmää.
• Pienet moottorit ja laitteet: Sintrattuja pronssisia laakereita löytyy käytännöllisesti katsoen kaikista pienistä sähkömoottoreista – tietokoneen jäähdytyspuhaltimista pesukonepumppuihin – koska ne ovat kompakteja, hiljaisia eivätkä tarvitse huoltoa koko tuotteen elinkaaren ajan.

Tärkeimmät suorituskykytekijät, jotka on ymmärrettävä ennen valintaa

Väärän itsevoitelevan laakerin valitseminen sovellukseesi on yksi yleisimmistä ennenaikaisen vian syistä. Arvioitavat kriittiset parametrit ovat:

PV-arvo (paine × nopeus)

PV-arvo on laakerin kuorman (MPa tai psi) ja akselin pintanopeuden (m/s tai ft/min) tulo. Jokaisella itsevoitelevalla laakerimateriaalilla on suurin sallittu PV-arvo – sen ylittäminen aiheuttaa laakerin ylikuumenemisen ja nopean kulumisen. Esimerkiksi täyttämättömän PTFE:n PV-raja on noin 0,1 MPa·m/s, kun taas pronssitaustaiset PTFE-komposiittilaakerit kestävät 0,5 MPa·m/s tai enemmän. Tarkista aina valmistajan PV-tiedot ja käytä turvakerrointa.

Käyttölämpötila

Polymeerilaakereilla on ylälämpötilarajat – PTFE:n maksimilämpötila on tyypillisesti noin 260 °C, kun taas PEEK kestää jopa 300 °C. Hiiligrafiitilla ja grafiitilla suljetut pronssilaakerit voivat ylittää 400 °C. Yhtä tärkeää on ottaa huomioon suorituskyky matalissa lämpötiloissa: kylmässä ympäristössä jotkin polymeerit muuttuvat hauraiksi, mikä voi johtaa halkeiluihin kuormituksen alaisena. Määritä sekä vähimmäis- että enimmäiskäyttölämpötilat laakereita hankittaessa.

Akselin materiaali ja pinnan viimeistely

Itsevoitelevat laakerit ovat herkkiä akselin pinnan laadulle samalla tavalla kuin öljyvoidellut laakerit. Karkea akselipinta voi nopeasti kuluttaa polymeeri- tai voiteluainekalvoa, mikä lyhentää merkittävästi laakerin käyttöikää. Useimmat valmistajat suosittelevat akselin pinnan karheutta Ra 0,4 - 0,8 µm optimaalisen suorituskyvyn saavuttamiseksi. Karkaistu teräsakseli (HRC 45 tai korkeampi) on erittäin suositeltavampi kuin pehmeä tai ruostumaton teräs, joka voi tahrata tiettyjä laakerimateriaaleja vasten.

Tila ja istuvuus

Toisin kuin vierintälaakerit, itsevoitelevat laakerit vaativat tarkan halkaisijavälyksen reiän ja akselin välillä. Liian tiukka, ja laakeri voi takertua tai tuottaa liikaa lämpöä. Liian löysä, ja saat tärinää, melua ja nopeutettua kulumista. Tyypilliset suositellut välykset vaihtelevat välillä 0,01–0,1 % akselin halkaisijasta materiaalityypistä ja käyttökohteesta riippuen – katso aina valmistajan asennusohjeita.

Yleisiä virheitä itsevoitelevien laakerien asennuksessa

Paraskin laakeri hajoaa aikaisin, jos se on asennettu väärin. Varo näitä toistuvia virheitä:

• Rasvan levittäminen "varmuuden vuoksi": Ulkoisen rasvan lisääminen huoltovapaaseen laakeriin voi itse asiassa vetää puoleensa epäpuhtauksia ja joissakin tapauksissa turvottaa polymeerivuorauksia tai huuhdella sisään upotetun voiteluaineen. Itsevoitelevat laakerit on suunniteltu toimimaan kuivina – luota insinööriin.
• Liiallinen painaminen: Polymeeri- ja komposiittilaakerit voivat halkeilla tai muotoutua aggressiivisen puristusliitoskokoonpanon aikana. Käytä aina puristustyökalua, joka jakaa voiman tasaisesti koko laakeripinnalle. Nestemäisen typen kutistussovitustekniikat toimivat hyvin tarkkuuskokoonpanoissa.
• Kotelon reiän toleranssien huomioimatta jättäminen: Kotelon reikä on työstettävä oikeaan toleranssiin. Ylisuuri reikä mahdollistaa laakerin pyörimisen tai keinumisen kotelossa (tunnetaan nimellä "kävely"), kun taas alimitoitettu reikä voi murskata laakerin, mikä pienentää sisäisen välyksen vaaralliselle tasolle.
• Väärän akselimateriaalin käyttäminen: Pehmeät akselit tai akselit, joiden pintakäsittely on huono, ovat yleinen syy ennenaikaiseen kulumiseen. Jos akselisi ei sovellu ajamiseen kuivaa polymeeriä vastaan, harkitse pintakäsittelyä, kuten kovakromausta tai nitrausta.
• Näkymät sisäänajojaksolle: Jotkut itsevoitelevat laakerit – erityisesti PTFE-komposiittityypit – tarvitsevat lyhyen sisäänajoajan siirtokalvon muodostamiseksi. Välitön käyttö täydellä kuormalla voi vaurioittaa laakerin pintaa ennen kuin suojakalvo on täysin muodostunut. Aloita pienemmillä kuormilla, jos mahdollista.

Kuinka valita oikea itsevoiteleva laakeri sovellukseesi

Seuraa tätä vaiheittaista lähestymistapaa rajataksesi parhaan laakerityypin:

• Määritä kuormitus ja nopeus: Laske laakerin kuorma newtoneina tai nauloissa ja odotettu akselin pintanopeus. Laske PV-arvo ja suodata pois laakerimateriaalit, jotka eivät kestä sitä.
• Tunnista lämpötila-alueesi: Selvitä laakerin minimi- ja enimmäislämpötilat käytön ja varastoinnin aikana. Tämä sulkee välittömästi pois jotkin polymeerivaihtoehdot ja viittaa grafiitti- tai hiilipohjaisiin tyyppeihin, jos lämpötilat ovat äärimmäisiä.
• Arvioi ympäristö: Altistuuko laakeri kosteudelle, kemikaaleille, pölylle tai säteilylle? Elintarvikekäyttöön tarkoitetut ympäristöt tarvitsevat FDA-yhteensopivia materiaaleja. Meriympäristöt suosivat veden kanssa yhteensopivia itsevoitelevia holkkeja. Kemialliset tehtaat saattavat vaatia PEEK:ia tai muita kemiallisesti kestäviä polymeerejä.
• Tarkista liiketyyppi: Onko liike jatkuvaa pyörimistä, värähtelyä vai lineaarista liukumista? Jotkut laakerimateriaalit - erityisesti PTFE-komposiitit - toimivat parhaiten värähtelevissä tai hitaissa olosuhteissa nopean jatkuvan pyörimisen sijaan. Sintratut pronssilaakerit sopivat paremmin jatkuviin pyöriviin sovelluksiin.
• Harkitse akseliasi: Tarkista akselin materiaali, kovuus ja pinnan viimeistely. Jos akseli on pehmeä tai karkea, ota huomioon akselin valmistelun tai käsittelyn kustannukset, kun vertailet kokonaiskustannuksia.
• Pyydä materiaalitiedot ja näytteet: Hyvämaineiset laakereiden valmistajat tarjoavat yksityiskohtaisia teknisiä tietoja, mukaan lukien PV-rajat, lämpölaajenemiskertoimet, puristuslujuus ja kemialliset yhteensopivuuskaaviot. Pyydä testinäytteitä prototyypin validointia varten ennen kuin sitoudut massatuotantomääriin.

Pitkäaikainen kustannushyöty ilman huoltoa

Itsevoitelevien laakereiden ennakkokustannukset ovat joskus korkeammat kuin tavallisten pronssiholkkien tai kuulalaakereiden – mutta kokonaiskustannuskuva näyttää hyvin erilaiselta, kun huomioidaan huoltotyö, voiteluainekustannukset, suunnitellut seisokit ja suunnittelemattomien vikojen riski. Suuren volyymin tuotantoympäristöissä tai vaikeapääsyisissä asennuksissa yhden voiteluvälin eliminoiminen voi korvata laakerin korkeat kustannukset moninkertaisesti.

Harkitse elintarviketehtaassa toimivaa kuljetinjärjestelmää. Perinteiset voideltavat laakerit tässä ympäristössä vaativat säännöllistä tarkastusta, uudelleenrasvaamista ja mahdollisesti rasvan saastuttamien komponenttien vaihtamista. Yksittäinen kontaminaatiotapahtuma voi johtaa tuotteen täydelliseen takaisinvetoon. Huoltovapaisiin itsevoiteleviin PTFE-laakereihin siirtyminen eliminoi kontaminaatioriskin kokonaan ja poistaa kyseisen laakerin huoltoaikataulusta – vapauttaa suunnitteluaikaa ja estää kalliita seisokkeja.

Offshore-, kaivos- tai etäinfrastruktuurisovelluksissa säästöt ovat vieläkin dramaattisempia. Kun jokainen huoltokäynti vaatii helikopterikuljetusta tai matkatunteja, voiteluvaatimusten poistaminen kymmenistä laakeripisteistä merkitsee erittäin merkittäviä käyttösäästöjä laitteiden monivuotisen elinkaaren aikana.

Viimeisiä ajatuksia

Itsevoitelevat laakerit ovat kehittyneet kapeasta suunnitteluratkaisusta valtavirran valinnaksi kymmenillä toimialoilla. Määritteletpä komponentteja korkean lämpötilan teollisuusuuniin, elintarvikepakkauslinjaan, auton saranaan tai satelliittimekanismiin, tarjolla on itsevoiteleva laakerityyppi, joka on suunniteltu selviytymään työstä – ilman rasvapistoolia. Tärkeintä on ymmärtää sovelluksesi tekniset parametrit ja sovittaa ne oikeaan materiaaliin ja suunnitteluun. Kun tämä kohdistus on paikoillaan, saat luotettavan, pitkäkestoisen suorituskyvyn dramaattisesti pienemmällä kokonaishuoltokuormalla.
